冷熱沖擊循環箱

一、概述：冷熱沖擊循環箱用于電子電器零組件、自動化零部件、通訊組件、汽車配件、金屬、塑膠等行業，國防工業、航天、兵工業、電子芯片IC、半導體陶瓷及高分子材料之物理性變化,冷熱沖擊循環箱測試其材料對高、低溫的反復抵拉力及產品于熱脹冷縮產出的化學變化或物理傷害，可確認產品的品質,從精密的IC到重機械的組件，都離不開冷熱沖擊循環箱。

冷熱沖擊試驗箱是金屬、塑料、橡膠、電子等材料行業必備的測試設備,用于測試材料結構或復合材料,在瞬間下經極高溫及極低溫的連續環境下忍受的程度,得以在蕞短時間內檢測試樣因熱脹冷縮所引|起的化學變化或物理傷害。

二、冷熱沖擊循環箱性能參數：
1、高溫槽溫度范圍：80℃～200℃
2、低溫槽溫度范圍□：A:-55～-10℃□B:-65～-10℃□D:-75～-10℃
3、試驗室沖擊溫度高溫：60～150℃；低溫：-40～-10℃
4、穩定度：±0.5℃
5、均勻度：±2.0℃
6、升溫時間：60℃～200℃約25min
7、降溫時間：20℃～-55℃A:約60minB:約75minD:約95min
8、沖擊恢復時間：5min
9、內尺寸H×W×D：35×40×35、40×50×40、50×50×40、50×60×50、60×70×60、75×80×75
10、保溫材質：硬質發泡膠+玻璃棉
11、內外箱材質內箱：SUS304#鏡面不銹鋼外箱：SUS304#沙鋼

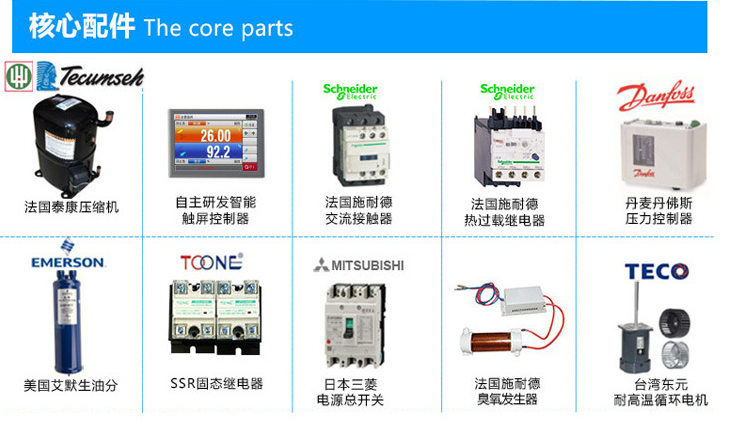

12、冷凍系統：復疊式風冷式或水冷制冷系統，歐美原裝進口全封閉壓縮機或半封閉式壓縮機、環保型雪種R404A、R23
13、保護裝置：壓縮機過熱、過流、超壓、加熱空焚、箱內超溫、缺水警報系統
14、控制器功能：簡介采用原裝進口觸控式人機介面專用控制器，具有96組程式記憶，可重復執行9999次循環，具有相關資料顯示畫面，定值/程式任意切換
15、配件：箱內設有高度可調式置物架2個，測試孔?40×1個
16、電源：380V±10%V；50±1%Hｚ、三相五線制
17、環境溫度：5～35℃
18、環境濕度：≤85%RH
19、安裝場地要求：試驗室左右及后側壁板距離墻壁不得小于1000mm，正面距離墻壁不得小于1800mm，用戶須提供獨立的配電開關柜及冷卻水源，并負責設備外部的電源及冷卻水管的連接。

三、冷熱沖擊循環箱的特點:
1、全新完美精密的外型工藝設計、外箱采用冷軋板雙面靜電樹脂高溫噴塑,內箱全部采用國際SUS# 304耐高溫不銹鋼密封焊接。保溫層采用耐火級高強度PU聚氨酯發泡保溫絕緣材料。制冷系統引進日本、德國先進的節能制冷控制技術,比傳統設備節能20%以上?？刂葡到y(tǒng)與控制電路均采用進口知名品牌零部件。
2、冷熱沖擊試驗箱采用7寸真彩觸摸屏,畫面顯示直觀易操作
3.可做定值和程式控制。96組程序,每組程序3200次循環250天歷史數據保存功能4、預約開關機功能,結束規劃設定,停電自動保存數據曲線等5.實時試驗區線分析,配備RS232 , USB數據存儲連接
6、冷熱沖擊試驗箱具有兩箱和三箱測試功能,符合測試規范
7、高低溫沖擊試驗,也可獨力運行高溫或低溫儲存條件

四、冷熱沖擊循環箱的功能、原理、說明：
1、采用國際通行的蓄能方式進行冷熱溫度的沖擊試驗。
2、觸控式彩色液晶顯示人機界面控制器,操作簡易。
3、圖形功能顯示.有異?；蚬收巷@示及排除方法說明。
4、溫度控制精度高,全部采用PID自動演算控制。
5、風量分布均勻,保證測試暴露均勻。
6、具有預約啟動功能,可選擇沖擊方式(先沖高溫或先沖低溫)。
7、可設定循環次數及自動除霜。

五、冷熱沖擊循環箱的試驗方法：
GB2423.1－89試驗A低溫試驗方法
GB2423.2－89試驗B高溫試驗方法
GB2423.22－89試驗N溫度變化試驗方法
GJB150.3-86高溫試驗
GJB150.4－86低溫試驗方法
GJB150.5－86溫度沖擊試驗
GB10589－89低溫試驗箱技術條件
GB11158－89高溫試驗箱技術條件
GB10592-89高、低溫試驗箱技術條件

六、冷熱沖擊循環箱的控制器采用進口可編程PLC及優質進口LCD彩色液晶觸摸屏雙回路溫度控制系統、其控制顯示器采用進口彩色液晶觸摸大屏幕（5.7英寸）控制顯示屏該控制器采用中文操作顯示界面顯示，可顯示、設定試驗參數、曲線、總運行時間、段總運行時間、加熱器工作狀態及日歷時間等?？刂瞥绦虻木幹撇捎萌藱C對話方式，界面友好，僅需設定溫度就可實現制冷機的自動運行功能。
